APC-boksin kytkentäkaavio & nakutusvalo

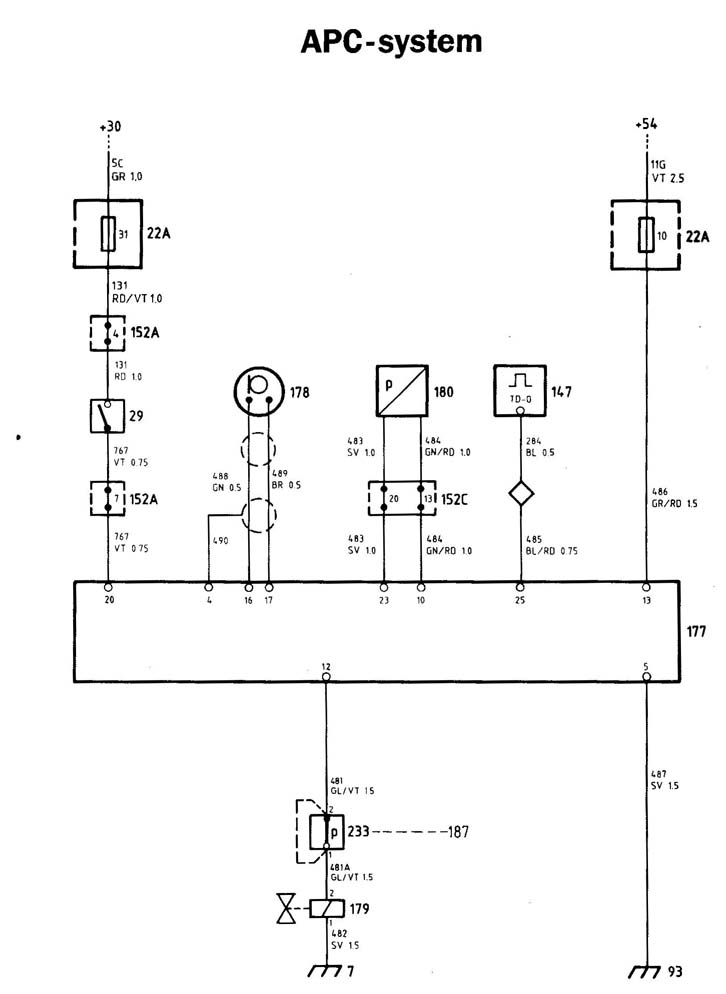

Saab 900 86-93 APC:n kytkentäkaavio.

Numerot kytkentäkaaviossa tarkoittavat seuraavaa: 7 Maa 22A Sulake 29 Jarruvalokytkin 93 Maa 147 Kierroslukusignaali 148 Käyttösähkö. +12V 152A Moninapaliitin 152C Moninapaliitin 177 APC ohajusboxi 178 Nakutusanturi 179 Magneettiventtiili 180 Paineanturi 233 Alipainekytkin. Vain autoissa joissa vakionopeudensäädin.

Nakutusvalo:

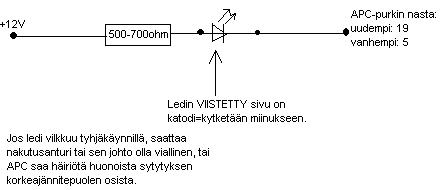

Nakutusvalon saa tehtyä kytkemällä LED:in miinus suoraan APC-boxin napaan 19 ja plussa vastuksen kautta jatkuvaan plussaan jossain kojelaudassa. Vastukseksi voi laittaa vaikka 680ohm:n vastus jolloin LEDin virraksi tulee noin 15mA.

LEDi toimii vain jos se on kytketty oikein päin. Kun tarkistelet lediä huomaat että alareunassa yksi kohta on leikattu suoraksi. Tämän kohdalla on miinukseen tuleva jalka, joka on muuten lyhempi niistä kahdesta. Toinen, pidempi, luonnollisesti plussaan.

MUISTA että tavallista LEDiä EI voi kytkeä suoraan 12V jännitteeseen. Tästä seuraa yleensä savua ja uuden hakeminen. On myös olemassa 12V LEDejä, kysele näitä jos ei vastuksen juottaminen tunnu mielekkäältä.
